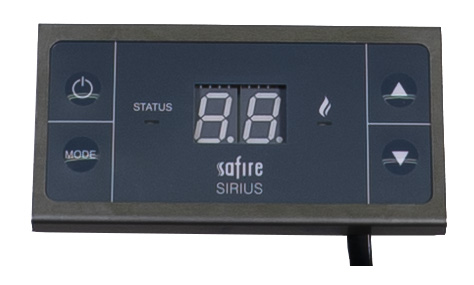

Safire Sirius ohjaustaulu

Safire Sirius ohjaustaulu lämmittimille ja liesille.

Safire Sirius ohjaustaulu on nykyaikainen ja monipuolinen lämmittimen ohjaustaulu .Se on helppo asentaa ja käyttää. Se antaa käyttäjälleen helposti ymmärrettävässä muodossa lämmittimen mahdolliset vikakoodit, säätötiedot ja toiminnat selkeällä kaksinumeroisella näytöllä. Painikkeita on neljä. Virta päälle ja pois, valinta sekä nuoli ylös ja alas.

Paina pitkään käynnistysnappia ja lämmitin lähtee välittömästi käyntiin termostaattiohjauksella ja + 21 asteen asetuksella. Voit vaihtaa toimintatilan mode napilla. Toimintatilat ovat

HC - Termostaattiohjaus. Lämmitin säätyy termostaattiohjauksella minimin ja maksimin välillä riippuen mallista 700-900W -> 2,3-3,9kW lämmitin ei sammu missään vaiheessa, vaan saavutettuaan  asetusarvon jää läymään minimiä.

AU - Automaattinen toiminta termostaattiohjauksella.  Lämmitin säätyy termostaattiohjauksella minimin ja maksimin välillä riippuen mallista 700-900W -> 2,3-3,9kW. Ylitettyään asetusarvon minimiteholla kahdella asteella, lämmitin sammuu ja odottaa kunnes lämpötila on tippunut alle asetusarvon ja käynnistyy uudelleen.  Yksi käynnistys ja sammutussykli vastaa Safire  lämmittimessä noin tunnin käyttöä ja vie sähköä vain 0,7Ah

HP - Lämmitys pakotetulla tehonsäädöllä. Lämmtintä voidaan säätää asteikolal 1-9 käymään vakiotehoa. Asetus 1 on lämmittimen minimiteho ja asetus 9 on maksimiteho. Muut portaat on sitten kymmenesosia minimin ja maksimin säädöstä. Lämmitin käy tällä asetuksella koko ajan

VE - Tuuletustoiminta. Puhaltaa raitista ilmaa, ei lämmitä.   Lämmtintä voidaan säätää asteikolal 1-9 käymään vakiotehoa. Asetus 1 on lämmittimen minimiteho ja asetus 9 on maksimiteho.

Sirius ohjaustaulussa on kiinteä lämpötila-anturi ja termostaattiohjaus sisäänrakennettuna. Asennus ei ole, kuin yksi 12mm reikä ohjaustaulun taakse ja ohjaustaulu kaksipuoleisella teipillä kiinni. Ohjaustaulussa on noin metrin mittainen kaapeli itsessään ja jatkopala mukana, lämmittimen kaapelin ollessa noin luokkaa 9m, jolloin ohjaustaulu voidaan asentaa maksimissaan noin 10m kaapelilinjan päähän.

Safire siriuksessa on tarkka sisäänrakennettu termostaattianturi, joka näyttää pyydetyn lämpötilan selkeillä numeroilla. Paljonko halutaan lämpöä. Ohjaustaulu ei toimi lämpömittarina, vaan näyttää ainoastaan pyynnön.  Huomioithan, että termostaattianturin sijainnista riippuen tieto ei ole aina absoluuttinen vaan se saattaa sijainnista johtuen antaa muutaman asteen eri lukeman, kuin vaikka salongin toisessa pääässä oleva lämpömittari.

Safire sirius ilmoittaa vikakoodit suoraan selkeillä numeroilla. Ei mitään hankalatoimisia vilkutuksia tai pahimmassa tapauksessa täysin vaikenemista siitä, miksi lämmitin sammui. Pahimmassa tapauksessa ajoneuvokäyttöön tarkoitetut lämmittimet menevät lukkoon, jos lämmitintä yritetään käynnistää helposti havaittavasta viasta huolimatta, esimerkiksi alijännitteestä tai polttoainesyöttöjhöiriöstä jne ja lämmittimen avaamiseen tarvitaan virallisen huoltopisteen datakaapeli. Safire lämmitin ei koskaan mene toimintahäiriönkään sattuessa sellaiseen tehdaslukkoon, etttä sen avaamiseen vaatii kallliita analysaattoreita ja ammattimiehiä. Tämä ominaisuus on erittäin tärkeä veneissä, joissa merkkihuollon diagnostiikan töpseleitä ei ole jokaisessa saaressa erikseen.

Safire Sirius on tarkoitettu Safire CERA2, 23Di,  ja 39Di lämmittimien ohjaamiseen. Ohjaustaulu ei toimi vanhemmissa lämmittimissä eilman piirikortin päivitystä.

Safire vikakoodit. (suluissa GENIUS-näytön teksti)

• N:o1 (ylikuumenemisvika) ilmaisee ylikuumenemista. Ylikuumenemisen syy on useimmiten lämmittimen normaalin lämmitysilman kierron estyminen, esimerkiksi liian paljon kuristusta ulospuhallusritilöissä, tai liian suuri polttoainemäärä. Vika voi olla myös liikaa suljettuja läppia ilmaputkistossa.
• N:o2 (ionisaatiovika)elektroniikkakortilla kertoo, että palamisen ionisaatioilmaisimen elektrodi on nokinen, tai viallinen. Vikailmaisu tulee myös oikosulusta lämmittimen runkoon. Anturin voi puhdistaa ks. s 8
• N:o 3 (paloilmaisuvika) lämmitin on sammunut paloilmaisun puutteeseen palamisvaiheen aikana, useimmiten joko polttoaineen loppuminen tai tukos polttoainejärjestelmässä tai polttimen huoltotarve. Vikakoodi voi myöskin tulla, jos vene on ankkurissa voimakkaassa tuulessa ja tuuli pääsee painamaan pakoputkeen päin ilmaa.
• N:o 4 (hehkuvika) vika hehkutulpalla, joko liitin on auki, tulppa on rikki tai liitin tai johdin viallinen.
• N:o5 (palopuhallinvika) vika paloilmapuhaltimella tai sen johtimissa.
• N:o6 (kiertopuhallinvika) vika pääpuhaltimella tai sen johtimissa.
• N:o 7(alijännitevika) ilmaisee alijännitettä. Lämmitin sammuttaa itsensä vaurioiden estämiseksi, jos käyttöjännite menee liian alas.
• N:o 8(pumppuvika) pumpun virtapiiri on poikki.
• N:o 9 (kiertoilmavika) vika kiertoilman lämpöanturissa tai sen johtimissa

TÄRKEÄÄ!

Kytke aina sähköt pois kokonaan (irrota sulake tai virtajohto) lämmittimestä, ennen kuin liität safire lämmittimeen ohjaustaulun tai GSM ohjaimen.  Liitä sähköt lämmittimeen, vasta kun ohjaustaulu on kytketty lämmittimeen kiinni. Laite tarkastaa käynnistyessään mikä ohjauslaite lämmittimellä on ja suorittaa käynnistysrutiinin sen jälkeen. Mikäli ohjauslaitetta (ohjaustaulu tai GSM) ei ole liitetty, ei lämmitin osaa käynnistyä.
