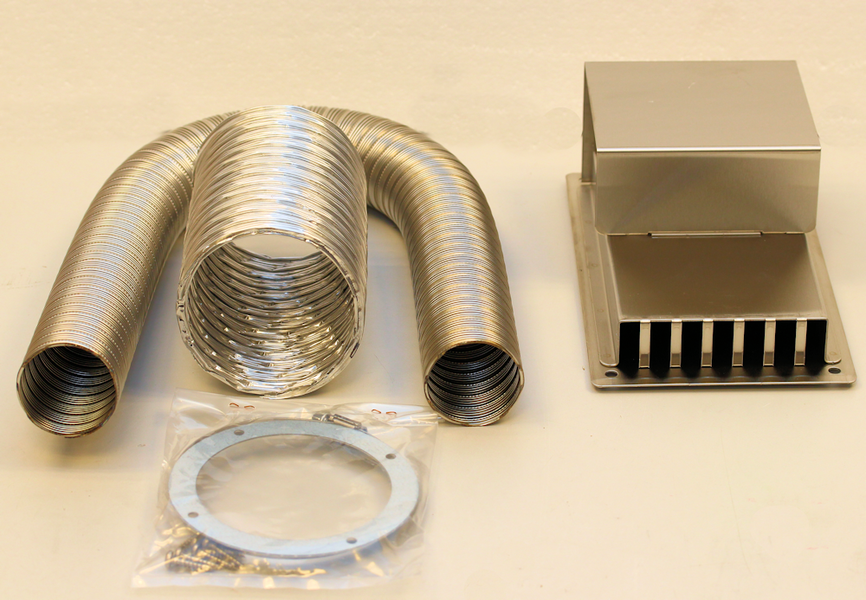

Safire 2050 Seinäläpivienti Safire 2000 mallit

Seinäläpivientisarja 2000-sarjan mökkikaminoille

Safire-seinäläpivientisarja tekee asennuksesta siistin, turvallisen ja energiatehokkaan. Paloilma otetaan ulkoa sarjan ulkokehää pitkin, ja pakokaasut johdetaan ulos sisäkehää pitkin. Rakenne on aktiivisesti jäähdytetty ja samalla se ottaa talteen osan pakokaasun hukkalämmöstä, parantaen kokonaistehokkuutta.

Läpivienti vaatii ainoastaan yhden 93 mm reiän seinään (toleranssi ±2 mm) ja asennetaan suoraan lämmittimen taakse kiinni. Reikäsahan löydät myös meiltä – katso liittyvät tuotteet tai työkalut-osio.

Asennusohje

1. Tee seinään Ø 92 mm reikä, keskipiste 225 mm:n korkeudelle lämmittimen pohjasta.

2. Asenna ilmaputki (2) noin 50 mm seinän paksuutta pidemmäksi ja paikalleen. Aseta viimeistelyrengas putken ympärille valmiiksi.

3. Kiinnitä lämmitin lopulliselle paikalleen.

4. Venytä ilmaputki (2) oikeaan mittaan niin, että siihen jää hieman puristusta, kun lämmitin on paikoillaan. Kiinnitä putki kiristimellä (12).

5. Asenna ylipitkä savukaasuputki (5) lämmittimen ulostulon päälle ja työnnä se lämmittimen sisällä olevan puhallinkotelon seinään asti.

6. Irrota savutorven runko-osasta kosketussuoja (10) ja hajottaja (9). Kosketussuoja irtoaa, kun sitä taivuttaa ja nostaa noin 4 mm.

7. Kiinnitä savutorven runko-osa (8) seinään niin, että ilmaputki osuu sen ulokkeen ympärille. Tiivistä huolellisesti silikonimassalla, jotta vesi ei pääse seinärakenteisiin. Kiinnitä runko-osa ruuveilla (11).

8. Katkaise savukaasuputki sopivan mittaiseksi (noin 17 mm savutorven runko-osasta ulos, ks. piirustus).

9. Kokoa savutorven hajottaja (9) ja kosketussuoja (10) takaisin paikalleen.
