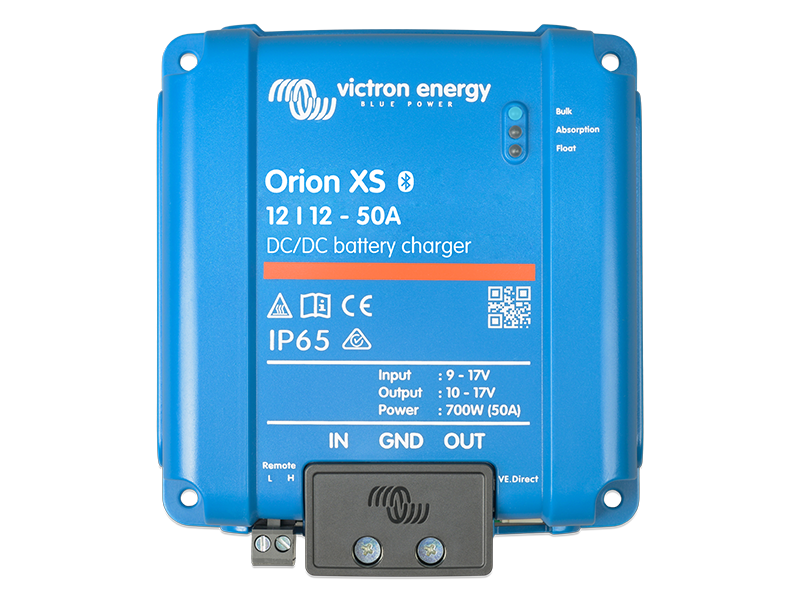

Victron Orion XS 12/12–50 A DC-DC laturi EMC

VictronOrion XS 12/12–50 A DC-DC laturi EMC

Parannettu EMC-suojattu versio.

Alusta asti uudelleen suunniteltu Orion XS on Victron Energyn uuden sukupolven DC-DC-laturi kaksoisakkujärjestelmiin. Se tarjoaa merkittäviä parannuksia aiempaan Orion-Tr Smart -malliin verrattuna sekä suorituskyvyssä että suojaustoiminnoissa.

Lähtövirta on käyttäjän määriteltävissä ja tehokas, passiivinen jäähdytys mahdollistaa jopa 98 % hyötysuhteen ilman tuuletinta. Victronin mukautuva 4-vaiheinen latausalgoritmi säätää latausta akun purkautumisen mukaan ja tukee 8 esiohjelmoitua sekä täysin mukautettavaa latausprofiilia.

Laite on IP65-suojattu, tuottaa nimellisesti 50 A 40 °C asti, ja useita yksiköitä voidaan kytkeä rinnan. Orion XS toimii myös kiinteän jännitteen virtalähteenä (10–17 V).

Täysi konfigurointi tapahtuu Bluetoothin kautta VictronConnect-sovelluksella, ja VE.Direct-liitäntä mahdollistaa integroinnin Victronin GX-järjestelmiin etävalvontaa varten.

⚠️ Tärkeää huomioitavaa – Victron Orion XS 50 ⚠️

⚠️ Uudistettu versio:

Laite on uudistettu ja siinä on parannettu EMC-suojaus.

⚠️ Nimellisvirta:

Ilmoitettu 50 A on nimellisvirta optimiolosuhteissa. Laite rajoittaa virtaa sisäisesti lämpimissä olosuhteissa sekä pitkäaikaisessa käytössä (esimerkiksi litiumakkujen latauksessa). Kaikissa käyttötilanteissa laite ei kykene tuottamaan nimellisvirtaa, vaan jatkuva virta voi jäädä selvästi alemmaksi.

⚠️ Kaapeliliittimet:

Kaapeliliittimet ovat ruuviliittimiä, eivätkä ne purista kaapelia luotettavasti ilman lisäosia. Laitteen kanssa on aina käytettävä kunnollisia johdonpääteholkkeja turvallisen ja toimivan liitoksen varmistamiseksi.

⚠️ Käyttökohde:

Kyseessä on edullinen ja kuluttajille miellyttävä perusratkaisu, mutta se ei ole tarkoitettu jatkuvaan maksimaaliseen kuormitukseen tai vaativiin ammattikäyttöihin.

✅ Käytä tätä laitetta, jos:

• haet edullista perusratkaisua

• lataustarve on kevyt tai satunnainen

• hyväksyt, että jatkuva virta voi jäädä selvästi alle 50 A

• asennus tehdään huolellisesti ja oikein (holkit, kaapelit, jäähdytys)

• ymmärrät laitteen rajoitukset ja käyttötarkoituksen

❌ Tämä ei ole paras valinta, jos:

• tarvitset jatkuvasti korkean latausvirran

• käyttö on ympärivuorokautista tai kuumissa olosuhteissa

• et halua säätää asennuksen tai virranrajoitusten kanssa

• odotat laitteelta ammattitason suorituskykyä

Ominaisuudet:

• Älykkään tai perinteisen vaihtovirran yhteensopiva
• Aloitus- ja apuakkujen erottelu
• Säädettävä latausvirta
• Moottorin sammutuksen tunnistus
• Bluetooth Smart -yhteensopiva
• Mukautuva 4-vaiheinen latausalgoritmi
• Täysin ohjelmoitava akun latausprofiili
• Soveltuu kaikille akkutyypeille (mukaan lukien litium)
• Automaattinen lämpötilakompensoitu lataus
• Kattava sähköinen suojaus
• Voidaan liittää rinnan latausvirran lisäämiseksi
• Virtalähde-tila (käyttäjän määrittelemä kiinteä lähtöjännite)
• Kauko-ohjaus päälle/pois
• VE.Direct-portti
• IP65-vesitiivis suojaus

Katso alla olevasta kuvauksesta lisätietoja Orion-Tr Smart DC-DC -laturien parannuksista:

Lisääntynyt teho käyttäjän valittavalla latausvirralla

Orion XS voi toimittaa 50 A:n latausvirran (700 W), tarjoten nopeamman latauksen ja hyödyntäen paremmin voimakkaampia moderneja vaihtovirtalaitteita. Mutta todellinen innovaatio on, että Victron on antanut käyttäjälle mahdollisuuden asettaa latausvirta omiin tarpeisiinsa (0,1 A:n lisäyksin). Tämä on valtava etu käyttäjille, jotka haluavat tulevaisuudessa varmistaa latausjärjestelmänsä, esimerkiksi jos he suunnittelevat lisäävänsä toisen akun rinnakkain, vaihtamaan litiumakkuun (joka voi ottaa vastaan korkeamman latausvirran) tai päivittämään vaihtovirtalähteensä. He voivat ajaa laturia aluksi pienemmällä teholla ja vapauttaa sen täyden potentiaalin myöhemmin.

Suurempi tehokkuus paljon alhaisemmalla lämmöntuotannolla

Yksi ongelma Orion-Tr Smart DC-DC -latureiden kanssa oli se, että ne tuottivat paljon lämpöä. Victron on uudelleensuunnitellut Orion XS:n elektroniikan käyttämällä innovatiivista alumiinipiirilevyn jäähdytysteknologiaa, joka tarjoaa hämmästyttävän 98 %:n hyötysuhteen (87 %:n sijaan Orion-Tr Smartissa), vähentäen merkittävästi lämmöntuotantoa ja hyödyntäen paremmin vaihtovirtalähteen tuotantoa.

Merkittävä koko- ja painovähennys

Korkean hyötysuhteensa ja alhaisen lämmöntuotantonsa ansiosta Orion XS voi luopua tilaa vievästä jäähdytyslevystä, mikä tarkoittaa, että se on pienempi ja kevyempi kuin Orion-Tr Smart – itse asiassa se on uskomattomat 5 kertaa kevyempi, vain 0,33 kg, ja puolet matalampi, vain 40 mm!

VE.Direct-portti

Bluetoothin lisäksi Orion XS:llä on VE.Direct-portti yhteyden muodostamiseksi GX-laitteeseen (esim.

Cerbo GX, Ekrano GX), mahdollistaen laturin paikallisen tai etävalvonnan, konfiguroinnin ja ohjauksen sekä sen integroimisen muun Victron-järjestelmäsi kanssa. Kun se on kytketty GX-laitteeseen, rinnakkain toimivat Orion XS -laturit voivat kommunikoida synkronoidakseen latausvaiheensa tehokkaampaa latausta varten.

Victron Orion XS 12/12-50A DC-DC -laturi

Kompakti ja tehokas DC-DC-laturi 12 voltin järjestelmiin. Erinomainen valinta nykyaikaisiin ajoneuvoihin ja veneisiin, joissa tarvitaan älykästä latausta ja korkeaa hyötysuhdetta.

Tekniset tiedot:

• Tulojännitealue: 9–17 V

• Lähtöjännitteen säätöalue: 10–17 V

• Lähtöjännitteen toleranssi: ±0,25 %

• Lähtöjännitteen kohina: 10 mV rms

• Virran säätöalue (sisään/ulos): 1–50 A

• Maksimi oikosulkuvirta: 50 A

• Jatkuva lähtöteho (alle 40 °C): 700 W

• Hyötysuhde: jopa 98,5 %

• Virrankulutus ilman kuormaa: < 100 mA

• Virrankulutus valmiustilassa: < 1,5 mA

• Käyttö virtalähteenä: Kyllä (lähtöjännitettä voi säätää VictronConnect-sovelluksella)

• Kommunikointi:

  • Bluetooth Smart / VictronConnect App

  • VE.Smart Networking (V-sense, T-sense, I-sense – ei tue synkronoitua latausta)

  • VE.Direct (sisältää DVCC-tuen, vaatii vähintään firmware v1.03 ja GX-laitteessa Venus OS v3.20 tai uudempi)

Ympäristö- ja rakenneominaisuudet:

• Käyttölämpötila: -20 – +60 °C (ylitehot pudotetaan 1,5 %/°C yli 40 °C)

• Suurin kosteus: 95 %, ei-kondensoiva

• Suurin asennuskorkeus: 2000 m

• Likaisuuden aste: PD2

• Ylijänniteluokka: OVC 1

• Liitännät: Ruuviliittimet, max. 4 AWG (21,2 mm²)

• Paino: 0,330 kg

• Mitat (K x L x S): 137,3 x 123,1 x 40 mm

• Suojausluokka: IP65

Standardit ja hyväksynnät:

• Turvallisuus: IEC 62477-1

• EMC: EN 300 328, EN 301 489-1/-17, FCC 15B, ICES-003 (odottaa vahvistusta)

•
