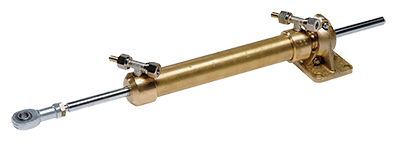

Vetus ohjaussylinteri MTC72, 10 mm:n putkelle.

https://esconet.fi/web/image/product.template/10223/image_1920?unique=9b80bf5
(0 arvostelu)
MTC7210

470,68 € 470.68 EUR 574,00 €

574,00 €

  • Valmistaja
  • Valmistusmaa
  • Toimittajasatavuus arvio
  • Veroluokka

Tätä yhdistelmää ei ole olemassa.

Saatavilla toimittajalta noin  9 pv

Meiltä myös Rahoitus 2000-7500€ Klikkaa!
yli 8000 tuotteen saatavuustieto päivittyy toimittajan varastosta.
Toimitusaika on keskimääräinen arvio. Toimitusehdot

Vetus MTC72 ohjauksen hydraulisylinteri Ø10 mm letkulle.

Laadukas messinkirunkoinen sylinteri suuremmille huviveneille ja työveneille.

• Iskupituus 225 mm
• Tilavuus 146 cm3
• Peräsinvarren pituus 196 mm
• Paino 3.8 kg

  • Momentti maks. 706Nm (72kgm)
  • Momentti kun 35°  589Nm (60kgm)

Ruorikierrokset eri pumppumalleilla:

HTP2010 pumppu 7,5 kierrosta.

HTP3010 pumppu 4,9 kierrosta

HTP4210 pumppu 3,5 kierrosta

Tärkeää tietoa ohjaussylinterin valinnasta!

Hydrauliohjauksen suunnittelu lähtee aina ohjaussylinterin valinnasta, jonka ympärille koko järjestelmä rakennetaan. On tärkeä laskea ohjauksen vääntömomentti oikein, että ohjaus kestää sille vaadittavan rasituksen. Kun ohjauksen momentti on tiedossa, valitaan sylinteri, jonka jälkeen voidaan valita sille sopiva ohjauspumppu. Ohjeet, joissa hydrauliohjauksia mitoitetaan pelkän veneen pituuden mukaan eivät useikaan pidä paikkansa edes lähelle.

Tarvittava vääntömomentti veneen ohjaamiseksi riippuu:

  • veden nopeudesta, joka virtaa peräsimen pinnalla tietyssä kulmassa. Veneen nopeus vaikuttaa merkittävästi vääntömomenttiin.
  • peräsimen koosta
  • peräsimen kokonaispinta-alasta (ja osasta venettä), jos peräsimen varsi ei ole kohtisuorassa,
  • peräsimen kompensoivasta pinnasta (ohjausakselin etupuolella oleva osa)
  • Peräsimien tai perämoottorien määrästä

Vääntömomentti lasketaan seuraavalla kaavalla:

C = S x [ (0,4 Lg) – Lc ] x V² x K

  • C = Vääntömomentti kpm:ssä (kilogramma-metreinä)
  • S = Peräsimen kokonaispinta-ala (H x Lg) neliömetreinä
  • H = Peräsimen korkeus metreinä
  • Lg = Peräsimen leveys metreinä
  • Lc = Korvausleveys metreinä
  • V = Veneen maksiminopeus solmuina
  • K = Kertoimen arvo, joka riippuu kokonaisperäsimen kulmasta

Vasemmalta oikealle 70° K = 15,89

Vasemmalta oikealle 80° K = 17,80

Vasemmalta oikealle 90° K = 19,52

Korjaukset veneen tyypin mukaan:

  • Kahdella moottorilla varustetuille voimaveneille, joissa on 1 peräsinkone C x 0,5
  • Useammalla peräsimellä varustetuille veneille (katamaraanit, yksirunkoiset), kerro laskettu vääntömomentin tulos peräsimien lukumäärällä, jotka on asennettu veneeseen.

Lisätietoja

Perustiedot
Valmistaja VETUS
Valmistusmaa Alankomaat
Toimittajasatavuus arvio SAATAVUUSTIEDOT OSTOSKORINAPIN ALLA
Luokittelemattomat
Veroluokka ALV - 24%
