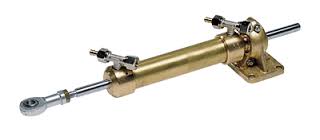

Vetus ohjaussylinteri MTC52, 10 mm:n putkelle.

Vetus MTC52 hydrauliohjauksen sylinteri Ø10 mm letkulle.

Laadukas messinkirunkoinen sylinteri huviveneille ja työveneille.

• Iskupituus 160 mm
• Tilavuus 104 cm3
• Peräsinvarren pituus 140 mm
• Paino 3.4 kg

• Momentti maks. 510 Nm (52 kgm)
• Momentti kun 35°  412 Nm (42 kgm)

Ruorikierrokset eri pumppumalleilla:

HTP2010 pumppu 5,3 kierrosta.

HTO3010 pumppu 3,5 kierrosta

Tärkeää tietoa ohjaussylinterin valinnasta!

Hydrauliohjauksen suunnittelu lähtee aina ohjaussylinterin valinnasta, jonka ympärille koko järjestelmä rakennetaan. On tärkeä laskea ohjauksen vääntömomentti oikein, että ohjaus kestää sille vaadittavan rasituksen. Kun ohjauksen momentti on tiedossa, valitaan sylinteri, jonka jälkeen voidaan valita sille sopiva ohjauspumppu. Ohjeet, joissa hydrauliohjauksia mitoitetaan pelkän veneen pituuden mukaan eivät useikaan pidä paikkansa edes lähelle.

Tarvittava vääntömomentti veneen ohjaamiseksi riippuu:

• veden nopeudesta, joka virtaa peräsimen pinnalla tietyssä kulmassa. Veneen nopeus vaikuttaa merkittävästi vääntömomenttiin.
• peräsimen koosta
• peräsimen kokonaispinta-alasta (ja osasta venettä), jos peräsimen varsi ei ole kohtisuorassa,
• peräsimen kompensoivasta pinnasta (ohjausakselin etupuolella oleva osa)
• Peräsimien tai perämoottorien määrästä

Vääntömomentti lasketaan seuraavalla kaavalla:

C = S x [ (0,4 Lg) – Lc ] x V² x K

• C = Vääntömomentti kpm:ssä (kilogramma-metreinä)
• S = Peräsimen kokonaispinta-ala (H x Lg) neliömetreinä
• H = Peräsimen korkeus metreinä
• Lg = Peräsimen leveys metreinä
• Lc = Korvausleveys metreinä
• V = Veneen maksiminopeus solmuina
• K = Kertoimen arvo, joka riippuu kokonaisperäsimen kulmasta

Vasemmalta oikealle 70° K = 15,89

Vasemmalta oikealle 80° K = 17,80

Vasemmalta oikealle 90° K = 19,52

Korjaukset veneen tyypin mukaan:

• Kahdella moottorilla varustetuille voimaveneille, joissa on 1 peräsinkone C x 0,5
• Useammalla peräsimellä varustetuille veneille (katamaraanit, yksirunkoiset), kerro laskettu vääntömomentin tulos peräsimien lukumäärällä, jotka on asennettu veneeseen.
