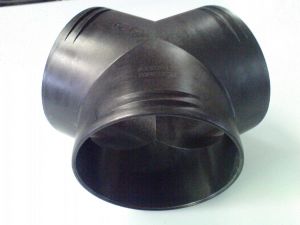

Y-haara, ilmaputkelle muovi, musta 90X80x80mm

Ilmaputkien haarakappaleet lämmitinasennuksiin

Laadukkaat Y-, T- ja W-haarat mahdollistavat lämpimän ilman hallitun ja tasapainoisen jakamisen useaan tilaan veneissä, matkailuajoneuvoissa, työkoneissa ja pienrakennuksissa. Valikoimasta löytyy useita halkaisijayhdistelmiä (mm. 55, 60, 75, 80, 90 ja 100 mm) sekä eri kulmavaihtoehtoja, joten ilmanjako voidaan toteuttaa siististi ja virtausteknisesti oikein myös ahtaissa asennuskohteissa.

Haarakappaleet soveltuvat erinomaisesti esimerkiksi Eberspächer- ja Kalori-tyyppisten ilmalämmittimien kanavointiin. Useissa malleissa on integroitu säätöläppä, jolla ilmamäärää voidaan hienosäätää eri lähtöihin ilman erillisiä kuristimia.

Lämpöä kestävä materiaali

Kappaleet on valmistettu lämpöä kestävästä muovista tai teknisestä komposiitista, joka soveltuu kuuman puhallusilman johtamiseen. Materiaali:

• kestää jatkuvaa lämmintä ilmavirtaa

• säilyttää muotonsa eikä pehmene normaalissa lämmitinkäytössä

• on kevyt ja helppo asentaa letkukiristimillä tai ruuvikiinnityksellä

Tämä tekee niistä turvallisen ja pitkäikäisen ratkaisun osaksi lämmitinjärjestelmää.

Eri haarakulmien vaikutus ilman virtaukseen

Haarakulmalla on selkeä vaikutus ilman painehäviöön, virtauksen tasaisuuteen ja äänenmuodostukseen:

45° Y-haara (oksamalli)

• Pehmeä jakautuminen

• Pienempi virtausvastus

• Hiljaisempi toiminta

  → Paras valinta, kun halutaan mahdollisimman tasainen ja tehokas ilmanjako.

60°–120° Y-haara

• Hyvä kompromissi tilankäytön ja virtaustekniikan välillä

• Soveltuu useimpiin perusasennuksiin

• 120° malli jakaa ilman symmetrisesti kahteen suuntaan.

30° Y-haara

• Erittäin loiva jakokulma

• Minimaalinen painehäviö päälinjassa

  → Hyvä, kun halutaan pitää päälinjan ilmamäärä suurena ja ottaa sivuhaaraan pienempi osuus.

T-haara (90°)

• Jyrkin ilmanjakotapa

• Suurempi paikallinen painehäviö

• Voi vaatia tasapainotusta säätöläpällä

  → Käytännöllinen, kun tilaa on rajallisesti tai jako tehdään kohtisuoraan.

W-haara / monilähtöhaara

• Mahdollistaa ilman jakamisen useaan pieneen lähtöön

• Edellyttää riittävää kokonaisputkikokoa ja lämmitintehoa

  → Soveltuu usean pienen venttiilin järjestelmiin.

Oikea mitoitus on tärkeää

Halkaisijoiden (esim. 90–75–60 mm) oikea valinta vaikuttaa:

• ilmamäärän jakautumiseen

• lämmitystehoon eri tiloissa

• puhaltimen kuormitukseen

Liian pienet haarat voivat lisätä vastapainetta ja melua, kun taas oikein mitoitettu ja loivakulmainen jako parantaa koko järjestelmän hyötysuhdetta.

Näillä haarakappaleilla rakennat siistin, turvallisen ja toimivan lämminilmajärjestelmän – olipa kyseessä vene, matkailuauto tai muu kohde, jossa lämmin ilma täytyy jakaa hallitusti useaan tilaan.
