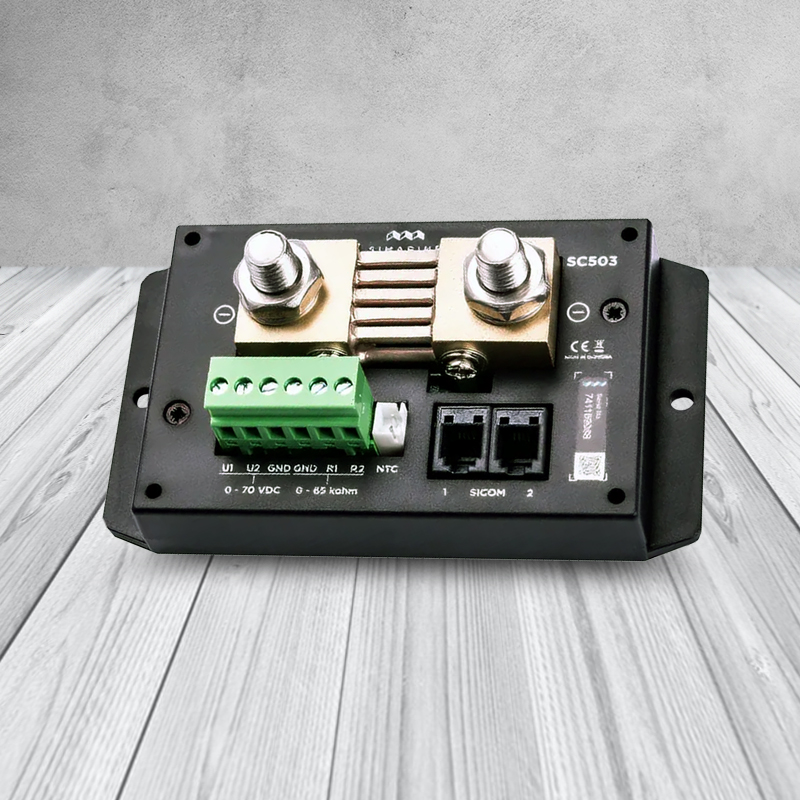

SIMARINE SC503 virtamittaus shuntti 300A + 2x tankki

Innovatiivinen yhdistelmä Shunttia ja säiliömoduulia. SC503 on korkean tarkkuuden yhdistelmäoikosulkumoottori PICO-akkumonitorille, jossa on 2x jännite, 2x lämpötila, 1x liitäntä lämpötila-anturille JST-liittimellä ja 1x virta-anturi jopa 500A:n järjestelmiin, joissa jännite voi olla enintään 75V.

Sitä voidaan käyttää raskaiden kuluttajien (invertterit, keulapotkurit, peräpotkurit, ankkurivintturit) ja virtalähteiden (rannikkovirtalaturit ja aurinkopaneelit) virran kulutuksen seurantaan. Lisäksi se mahdollistaa polttoaineen, makean veden ja harmaan veden säiliöiden valvonnan.

• oiminta

  • Jännitealue: 6 – 35 V
  • Lämpötila-alue: -20 – +70 °C
  • Virrankulutus 12 V:ssa: Käyttö 1.2 MA

• Virran mittaaminen

  • Kanavaa kohden: 0,1 – 700 A
  • Tarkkuus: ± 0,6 %
  • Resoluutio: 0,01 A
  • Näytteenottotaajuus: 100 MS
  • Maksimaalinen virta:
    • Jatkuva: 500 A
    • Huippuvirta (<1 min): 700 A
    • Huippuvirta (<5 min): 1000 A
  • Jännitehäviö 300 A:ssa: 50 mV
  • Maksimaalinen jännite liitännöissä: 35 V

• Jännite­syötteet

  • Alue: 0 – 75 V
  • Resoluutio: 1 mV
  • Tarkkuus: ± 0,2 %
  • Näytteenottotaajuus: 100 ms

• Lämpötila-anturi

  • Tyyppi: NTC 10k
  • Alue: -15 – +80 °C
  • Tarkkuus (-10 – 60 °C, 14 – 140 °F): ± 3,0%

• Yhteydet

  • Akkuihin: 1
  • Lämpötila-antureihin: 1
  • Jännite-antureihin: 2
  • SiCOM RJ9 -liittimet: 2

• Asennus ja mitat

  • Mitat (pituus x leveys x syvyys): 120 x 120 x 60 mm
  • Akkuliitäntä: M 10 pultit
