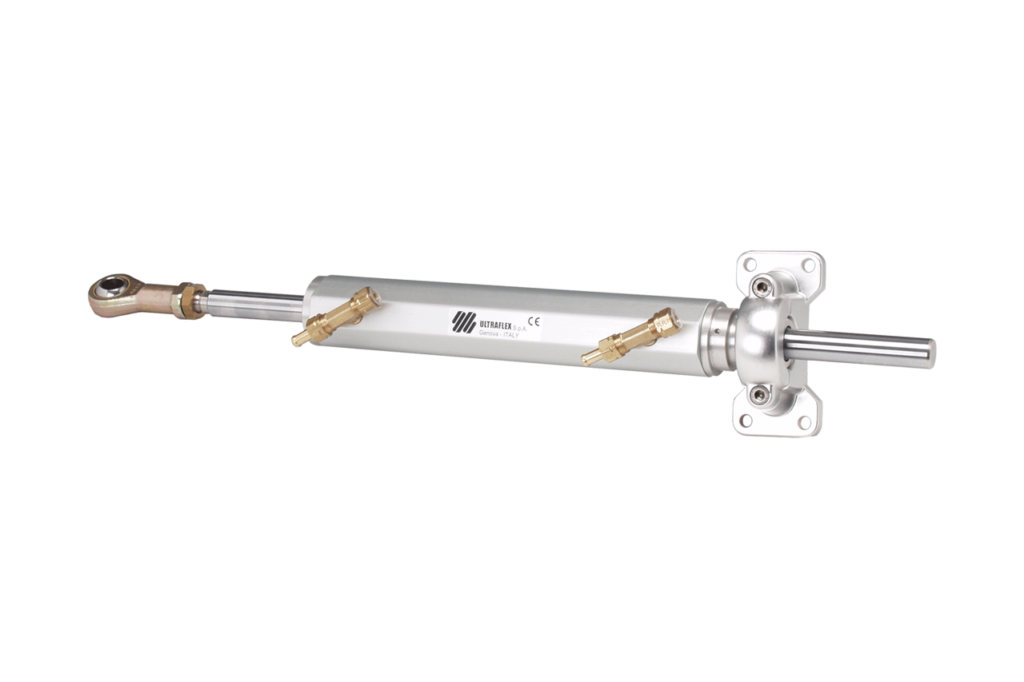

Ultraflex hyrauliohjaussyulinteri 116cm3, 464 kg, 178mm isku

(0 arvostelu)

9513200164

419,05 € 419.05 EUR 493,00 €

493,00 €

Valmistaja
Valmistusmaa
Toimittajasatavuus arvio
Veroluokka

Tätä yhdistelmää ei ole olemassa.

LISÄÄ OSTOSKORIIN PIKAOSTO

Saatavilla toimittajalta noin 3 pv

Meiltä myös Rahoitus 2000-7500€ Klikkaa!
yli 8000 tuotteen saatavuustieto päivittyy toimittajan varastosta.
Toimitusaika on keskimääräinen arvio. Toimitusehdot

Ultraflex hyrauliohjaussyulinteri 116cm3, 464 kg, 178mm isku

Tiedot:
tilavuus: 116 cm3
voima: 464 kg
momentti: 58 kgm
isku: 178 mm
sisämitta: 32 mm

HYDRAULIOHJAUKSET
Hyvä tietää, valittaessa hydrauliohjausjärjestelmää. Hydraulinen ohjausjärjestelmä koostuu
hydraulipumpusta ja sylinteristä. Nämä on yhdistetty toisiinsa putkilla tai letkuilla. Ruorin
kääntäminen paineistaa hydraulipumppua, joka pakottaa öljyn putkia myöten sylinteriin ja
sylinteristä takaisin pumppuun. Sylinterin liike välittyy peräsimeen tai perävetolaitteeseen.
Pumpuissa on takaiskuventtiili, joka estää öljyn palaamasta takaisin samaa reittiä. Tämä sallii
useamman ruoriohjauslaitteen käytön. Sylinterit ovat joko tasapainotettuja tai ei-tasapainotettuja.
Tasapainotetussa sylinterissä sama määrä ruorin kierroksia liikuttaa peräsintä keskiasennosta
kumpaankin suuntaan. Ei-tasapainotetuissa sylintereissä on kaksi kammiota, joiden tilavuus on erilainen. Näin tarvitaan erilainen määrä ruorin kierroksia halutun ohjausliikkeen aikaansaamiseksi eri suuntiin.

ULTRAFLEX valmistaa erilaisia pumppuja, joilla on erilainen kapasiteetti (liikutettu öljymäärä cm3 per ruorin kierros) erilaisiin käyttötarkoituksiin. Pumppua valittaessa on huomioitava sylinterin öljytilavuus. Ruorin kierrosten määrä tyyrpuuriin ja paapuuriin riippuu sylinterin tilavuuden ja pumpun kapasiteetin suhteesta.
Esimerkki: Jos pumpun kapasiteetti on 20 cm3 ja sylinterin tilavuus 94 cm3, menee kaava
seuraavasti; 94 jaettuna 20 on yhtä kuin 4,7. Täten ruoria on käännettävä 4,7 kertaa jotta peräsin liikkuisi ääriasennosta toiseen. Kun kaksi sylinteriä kytketään yhteen rinnakkain, sylinterin tilavuus on kerrottava kahdella. Sovellukset, joissa ruorin kierrosmäärä jää alle neljän, eivät ole suositeltavia, koska ohjausvoimat kasvavat liiallisiksi. Sovellukset, joissa ruorin kierrosmäärä on yli kahdeksan, eivät ole myöskään suositeltavia, koska ohjauksesta tulee liian hitaasti reagoiva. Maksimi käyttöpaine on 7,0 MPa (70 baria) (1000 psi).
