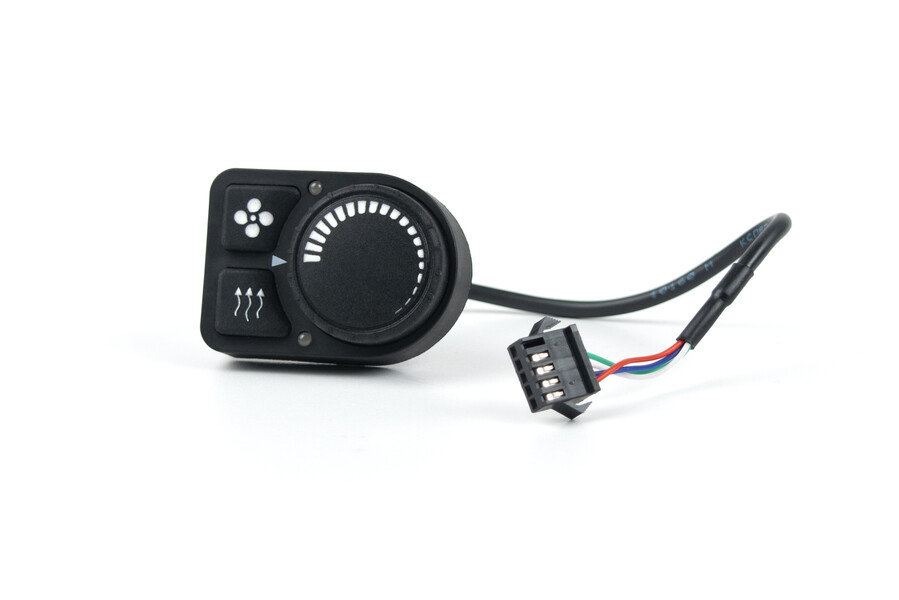

Autoterm Simple Control Ohjauspaneeli PU-5

Autoterm Ohjauspaneli Simple Control

Tämä ohjauspaneeli sopii kaikkiin AUTOTERM 12V ja 24V ilmanlämmittimiin.

Yksinkertainen tuuletustoiminnolla varustettu ohjaustaulu autoterm lämmittimille. Ohjaus todella helppo, päälle - pois - lämmön säätö ja tuuletus. Jos haluat käyttää lämmitintä termostaattiohjauksella, vaatii tämä mukaan erikseen myytävän lämpötila-anturin, jolloin kiertonuppi siirtyy tehonsäätömoodista termostaattimoodiin. Jos itämainen käyttölogiikka originaalissa käyttöpaneelissa tökkiin, korjaa tilanne tällä! Jos kytket lämmittimeen pelkästään tämän ohjaustaulun, säätää se suoraan tehoa, mutta jos kytket lämmittimeen erikseen myytävän lämpötila-anturin alkaa se säätämään lämpötilaa termostaattiohjatusti.

Käyttö:

Halutessasi lämmittää kytke lämmitin päälle painamalla nuolikuvio nappia. Lämmitys käynnistyy lämmittimen itsetestauksen jälkeen ja lämmintä alkaa tulemaan 5-10 minuutin kuluttua. Halutessasi säätää tehoa kierrä nupista isommalle tai pienemmälle. Mikäli lämmittimene on kytketty termostaattianturi säätää säätöpyörä suoraan lämpötilaa

Halutessasi pelkkää puhallusta kytke lämmitin päälle tuulettimen kuva napista. Tuuletusteho säätyy pyörää kääntämällä. Sammutus tapahtuu samasta napista.

PU-5 vikakoodit:

• Lämmönvaihdin ylikuumeneminen (1 vilkutus)

  • Tarkista lämmittimen tulo- ja poistoputket sekä tulo- ja ulosvirtaus.

• Kaikki käynnistämisyritykset epäonnistuivat (2 vilkutusta)

  • Tarkista polttoaineen syöttö (tarkista polttoaineletku).
  • Tarkasta palamisilman syöttöjärjestelmä ja pakokaasuputki tukkeumien varalta.

• Liian paljon sammumisia käyntivaiheen aikana (3 vilkutusta)

  • Tarkista polttoaineen syöttö (tarkista polttoaineletku).
  • Tarkasta palamisilman syöttöjärjestelmä ja pakoputki tukkeumien varalta.

• Hehkutulppavika (4 vilkutusta)

• Liekintunnistinvika (5 vilkutusta)

• Laitteen sisäisen lämpötila-anturin vika (6 vilkutusta)

• Katkos polttoainepumpun virtapiirissä (7 vilkutusta)

• Ei yhteyttä ohjauspaneelin ja ohjausyksikön välillä (8 vilkutusta)

  • Tarkista liitäntäjohdot ja liittimet.
  • Ohjauspaneeli ei vastaanota tietoja ohjausyksiköltä.
  • Tarkista liitäntäjohdot ja liittimet.
  • Ohjausyksikkö ei vastaanota tietoja.

• Pysäytys ali- tai ylijännitteestä (9 vilkutusta)

  • Ylijännite: Tarkasta akku, laturin jännitteen säädin ja virtalähteen johdotus. Syöttöpisteen 1 ja 2 (plus ja miinus) ei saa olla suurempi kuin 30 V (ei yli 16 V 12 V: n jännitteellä).
  • Alijännitteen takaisinkytkentä: Tarkasta akku, jännitteen säädin ja virtalähteen johdotus. Yhteyksien välinen jännite 1 ja 2 ei saa olla alle 20 V (ei pienempi kuin 10 V 12 V: jännitteellä).

• Tuuletusaika ylitetty (10 vilkutusta)

  • Tarkista ilmanotto ja pakoputki. Jos ne ovat tukossa, poista ylimääräiset partikkelit.

• Ohjausyksikön ylikuumeneminen (12 vilkutusta)

  • Ylikuumeneminen liekin ilmaisin: Tarkista lämmittimen tulo- ja poistoputket sekä ilmaiske ilman sisäänvirtaus ja ulosvirtaus. Toista lämmityslaitteen käynnistys jäähdytys.

• Hätäsammutus jännitehäviön takia käyntiprosessin aikana (13 vilkutusta)

  • Tarkista akku ja johdotus. (Jännitteen putoaminen voi aiheutua pitkästä moottorin käynnistämisestä).

• Ylikuumeneminen lämmittimen sisällä kuumennetun ilman poistoaukon alueen lämpösensori (14 vilkutusta)

  • Tarkista lämmittimen tulo- ja poistoputket sekä ilmaiske ilman sisäänvirtaus ja ulosvirtaus.

• Lämmitin on lukittu (16 vilkutusta)

Tämä järjestys antaa selkeän yleiskuvan LED-vilkutusten merkityksistä ja niihin liittyvistä toimenpiteistä. Muista aina noudattaa turvallisuusohjeita ja tarvittaessa kutsua ammattilainen tarkistamaan ja korjaamaan lämmittimen ongelmat.

Mikäli lämmitin on lukittunut, käytä kolme kertaa sulake irti ja odota välillä, että laite ehtii resetoitua. Näin laite lähtee jälleen käyntiin.
