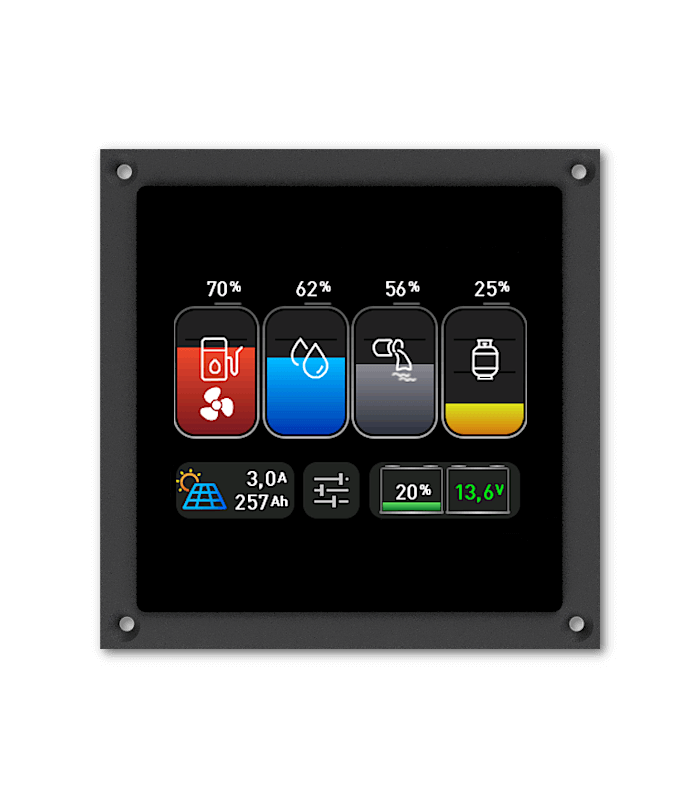

Philippi BTM2 Akku ja tankkimonitori 3,5 tuuman värinäytöllä NMEA2000

Philippi BTM2 Akku ja tankkimonitori 3,5 tuuman värinäytöllä NMEA2000 tuella.

Philippi pyyhkii taas jälleen kerran pöytää helppoudellaan ja monipuolisuudellaan yhdistettynä järkevään hintaan. Monipuolisilla toiminnoilla varustettu värinäyttö, joka yksin pystyy huolehtimaan tavallisen veneen kaikki mittarinäyttötoiminnot. Laitteessa toimintoina neljän tankin mittaus, akkukapasiteetin mittaus yhdeltä hupiakkupiiriltä, sekä jännitemittaus starttiakkupiiriltä. Lisäksi laite kytkeytyy Philippin ACE sarjan latureihin näyttäen lataustiedot. (vaatii laturilta ACE-LIN liitännän Yksinkertainen asentaa ja sopii suoraan TCM ja BCM mittareiden tilalle mittojen puolesta. 105x105x35mm

Akkujen Valvonta

BTM2 pystyy valvomaan SHE shuntin avulla yhden akun kapasiteettia ja sen lisäksi kahden akun jännitettä. Shuntilla varustetun piirin mittaus pystyy ilmottamaan selkeällä näytöllä, jännitteen, purkausvirran, jäljellä olevan ajan, lämpötilan ja lataustilan. Historiatiedosta löytyy latauskajsojen lukumäärät ja arvot, syväpurkaukset, ja keskimääräinen purkaussyvyys, antavat sinulle yleiskuvan akkukapasiteetin käytöstä. Lisäksi voit kytkeä mittariin valvottavaksi esimerkiksi startti ja keulapotkuriakkupiirien jännitetiedot.  Erikseen myytävällä SHP300 shuntilla voit mitata ja havainnoida suoraan näytöltä aurinkopaneelin tuoton järjestelmään

Tankkien Valvonta

BTM2 pystyy valvomaan jopa neljän erillisen säiliön tilavuuksia. Se pystyy hyödyntämään kaikki yleisimmän resistiiviset ja ultraäänianturit: 10-180Ω / 240- 33Ω / 0-5V / 0-10V/ 4-20mA,  sekä myös DFS virtausanturin, joka laskee juomavesitankin tilavuuden veden virtauksesta. Kaikkiin tankkeihin voidaan määritellä tankkikohtaiset kalibroinnit, jotka johtuvat erilaisista geometrioista ja tankkien tilavuuksista. Jokaiselle tankille voidaan laittaa tarpeen mukaan erillisiä hälytyksiä.

Philippi ACE latureiden tiedot LIN väylää pitkin

BTM2 pystyy esittämään Philippi ACE sarjan latureiden tiedot, mikäli ACE laturiin on lisätty LIN väylämoduli. Näytöltä voidaan suoraan ohjelmoida laurin hiljainen tila päälle tai pois. Se pystyy näyttämään latausvirrat, verkkojännitteen, lämpötilan ja latausvaiheen.

Hälytys ja relekontakti

BTM2 näytössä on vakiona potentiaalivapaa relekontakti, jolla voidaan ohjata esimerkiksi FBR265 etäohjattavaa pääkytkintä. Tällä voidaan toteuttaa esimerkiksi kapasiteetista riippuva syväpurkaussuoja kulutuskohteille. Tämä on erittäin tärkeä ominaisuus käytettäessa esimerkiks litiumakkuja.

NMEA2000 liitäntä

Erikseen myytävällä kaapelilla saat asennettua BTM2 monitorin NMEA2000 väylään ja konfiguroidut tankki ja akkutiedot näkyvät myös NMEA2000 verkon kautta plotterin ruudulla.

Tekniset ominaisuudet

BTM2 akku, tankki ja latausmonitori 3,5" intuitiivisellä kapasitiivisellä kosketuksella varustettu värillinen TFT näyttö varustettuna NMEA2000 liitäntävalmiudella. (kaapeli myydään erikseen)

Käyttöjännite 8-64V

Virrankulutus 70mA maks, 12V, lepotilassa 6mA

Mitat 105x105mm syvyys 35mm

Näytön koko 88x88mm
