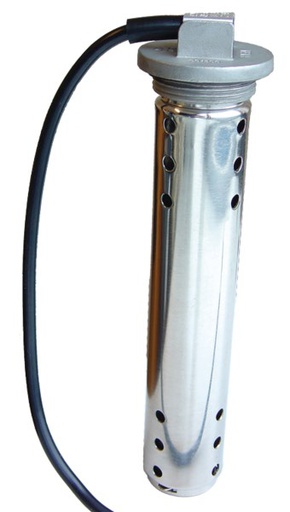

Sauvamalliset resistiiviset tankkianturit (EU & US)
Sauvamalliset resistiiviset tankkianturit ovat veneissä yleisimmin käytetty ratkaisu polttoaine-, vesi- ja jätesäiliöiden pinnankorkeuden mittaamiseen. Anturi mittaa nestepinnan korkeutta mekaanisen kelluvan varren avulla ja muuntaa sen resistanssiksi, jota mittari tai monitoiminäyttö lukee.
Yleisimpiä standardeja ovat:
Eurooppalainen standardi: 0–180 Ω
Yhdysvaltalainen standardi: 240–33 Ω (täysi → tyhjä)
Sauvamalliset anturit asennetaan tyypillisesti tankin yläosaan, ja niitä on saatavilla useissa eri pituuksissa, jolloin ne voidaan sovittaa erikokoisiin tankkeihin. Ne ovat toimintavarmoja, yksinkertaisia ja yhteensopivia useimpien analogisten mittareiden sekä monien digitaalinäyttöjen kanssa.
Ultraäänianturit (jännitelähtöiset)
Ultraäänianturit mittaavat tankin pinnankorkeutta ilman mekaanista kosketusta nesteeseen. Anturi lähettää ultraäänipulssin ja mittaa heijastuksen perusteella etäisyyden nesteen pintaan. Mittaustieto annetaan yleensä jännitesignaalina (esim. 0–5 V tai 0–10 V), joka voidaan liittää yhteensopivaan näyttöön tai ohjausjärjestelmään.
Ultraäänianturit soveltuvat erityisen hyvin:
septitankeille
harmaavesitankeille
kohteisiin, joissa halutaan minimoida liikkuvat osat ja likaantuminen
Koska anturi ei ole kosketuksissa nesteeseen, se on huoltovapaa ja pitkäikäinen ratkaisu vaativiin olosuhteisiin.
Paineanturit tankkimittaukseen
Paineanturit mittaavat tankin nestepinnan korkeuden hydrostaattisen paineen perusteella. Anturi sijoitetaan tyypillisesti tankin pohjalle tai sen alimpaan kohtaan, missä nesteen aiheuttama paine on suoraan verrannollinen pinnankorkeuteen.
Paineanturien etuja ovat:
hyvä tarkkuus myös epäsäännöllisen muotoisissa tankeissa
soveltuvuus polttoaineelle, vedelle ja jätevesille
ulostulot jännitteenä tai virtaviestinä (esim. 4–20 mA)
Ne ovat suosittuja erityisesti ammatti- ja työvenekäytössä sekä järjestelmissä, joissa tieto halutaan integroida osaksi laajempaa valvonta- tai automaatiojärjestelmää.
Tankin päälle asennettavat tasoanturit (esim. Gobius)
Tankin päälle asennettavat tasoanturit mittaavat nestepinnan korkeutta tankin ulkopuolelta, ilman reikiä tai mekaanista kosketusta nesteeseen. Anturit tunnistavat pinnankorkeuden kapasitanssi-, ultraääni- tai lämpötilatekniikkaa hyödyntäen ja antavat tiedon digitaalisena tai näyttöyksikön kautta.
Tämä anturityyppi on erityisen suosittu:
septi- ja harmaavesitankeissa
jälkiasennuksissa
kohteissa, joissa tankin läpäisyä halutaan välttää
Asennus on nopea ja turvallinen, ja lopputulos on siisti sekä huoltovapaa ratkaisu veneen tankkivalvontaan.
