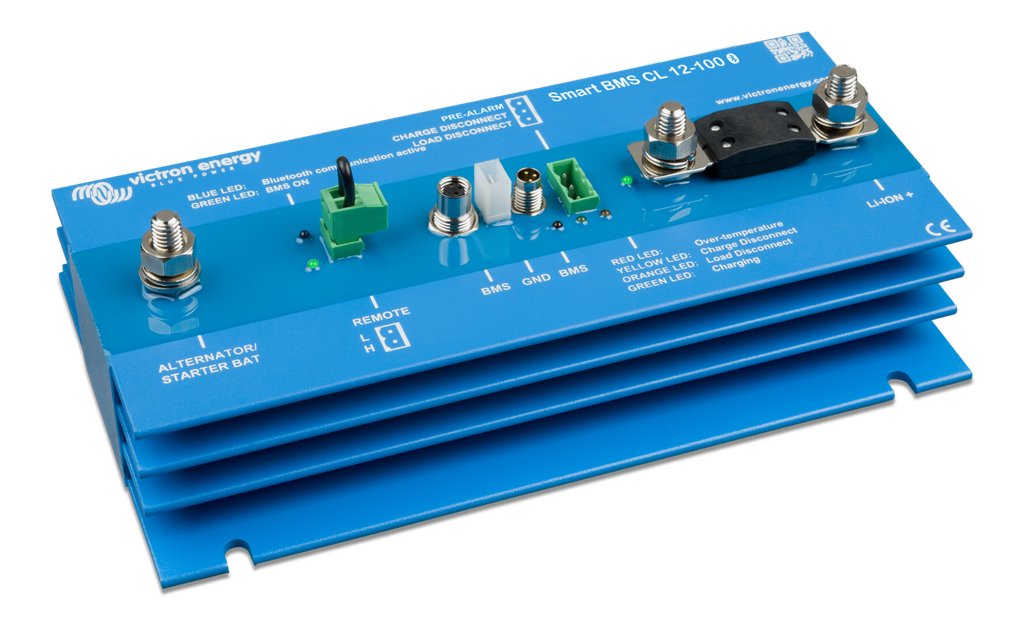

Victron Smart BMS CL 12-100

mart BMS CL 12/100 on akkujen valvontajärjestelmä, joka on suunniteltu Victronin LiFePO4 Smart -akkujen (litiumrautafosfaatti) valvontaan. Se on suunniteltu erityisesti 12 V:n järjestelmiin, joissa on 12 V:n generaattori.

BMS CL 12/100 näyttää ja suojaa akun (tai akkujärjestelmän) sisällä olevan kunkin yksittäisen akkukennon ja irrottaa generaattorin, latauslähteet tai DC-kuormat, mikäli akkujännite putoaa liian matalaksi, akun jännite nousee liian suureksi tai akut kuumentuvat.

Dedikoitu laturitulo sisältää virranrajoituksen ja yhdensuuntaisen liitännän laturin ja akun välille, mikä mahdollistaa minkä tahansa tehoisen laturin (ja käynnistysakun) liittämisen turvallisesti Smart Lithium -akkuun tai -akkuihin.

BMS on varustettu myös etäältä suoritettavaan päälle- ja poiskytkentään tarkoitetulla liittimellä, joka mahdollistaa BMS:n (ja järjestelmän) pois päältä kytkemisen, esihälytyslähdöllä, joka tuottaa varoitussignaalin ennen kuin BMS kytkee akut irti järjestelmästä.

Smart BMS CL 12V 100A (BMS110022000)

Victronin litiumrautafosfaattiakkujen (LiFePO₄ Smart) valvontaan – 12 V järjestelmiin

Tekniset tiedot:

Laturiliitäntä (Alternator port):

• Maksimivirta: 100 A (suojattava 125 A sulakkeella)

• Latauksen käynnistymisjännite: > 13 V

Virrankulutus:

• Etäkäytössä (remote on): 16 mA (ei sisällä kuorma- ja latauslähtöjen virtaa)

• Etäpoiskytkettynä (remote off): 5 mA (BMS toimii edelleen taustalla)

Kuorman irrotuslähtö (Load disconnect output):

• Normaali tila: korkea (Vbat – 0,1 V)

• Lähdön virtarajoitus: 10 mA (oikosulkusuojattu)

• Ottovirta (sink): 0 A (lähtö leijuu vapaana)

Latauksen irrotuslähtö (Charge disconnect output):

• Normaali tila: korkea (Vbat – 0,1 V)

• Lähdön virtarajoitus: 10 mA (oikosulkusuojattu)

• Ottovirta (sink): 0 A (lähtö leijuu vapaana)

Esihälytyslähtö (Pre-alarm output):

• Normaali tila: leijuu vapaana

• Hälytystilassa: korkea (Vbat), maks. 1 A (ei oikosulkusuojattu)

Etäohjaus (Remote / System on/off):
Käyttö L- ja H-napojen kautta, seuraavilla vaihtoehdoilla:

1. Päällä (ON): L- ja H-navat yhdistetty toisiinsa

2. Päällä (ON): L-napa kytketty akun miinukseen (V < 5 V)

3. Päällä (ON): H-napa korkea (V > 3 V)

4. Pois päältä (OFF): kaikissa muissa tapauksissa

Yleistä:

• Käyttölämpötila: –40 °C ... +60 °C

• Suurin / keskimääräinen ilmankosteus: 100 % / 95 %

• Elektroniikan suojaus: IP65

• DC-virtaliitäntä: M8 (kiristysmomentti 10 Nm)

• Akun miinusliitin: Faston naaras 6,3 mm

Kotelointi:

• Paino: 1,6 kg

• Mitat (K × L × S): 65 × 120 × 224 mm

Standardit:

• Säteilypäästöt: EN 61000-6-3, EN 55014-1
