Egis ohjelmoitava latausrele 240A 2:lle akkupiirille ACR, 12V

https://esconet.fi/web/image/product.template/27155/image_1920?unique=aca9151
(0 arvostelu)
7614

172,00 € 172.0 EUR 218,85 €

218,85 €

    Tätä yhdistelmää ei ole olemassa.

    Toimittajasaatavuus ei tiedos​sa.

    Hinnat sis. alv 25.5%
    Toimitusaika on arvio.
     Toimitusehdot
    Toimittajan varastosaatavuus päivittyy yli 10 000 tuotteelle

    Meiltä myös Rahoitus 2000-7500€ Klikkaa!

    Egis ohjelmoitava latausrele ACR, 12V

    Automaattinen ohjelmoitava edistyksellinen latausrele erilaisiin käyttökohteisiin useiden akkujen järjestelmässä.

    Mitä tämä akkurele tekee ja miten se eroaa muista akkureleistä?

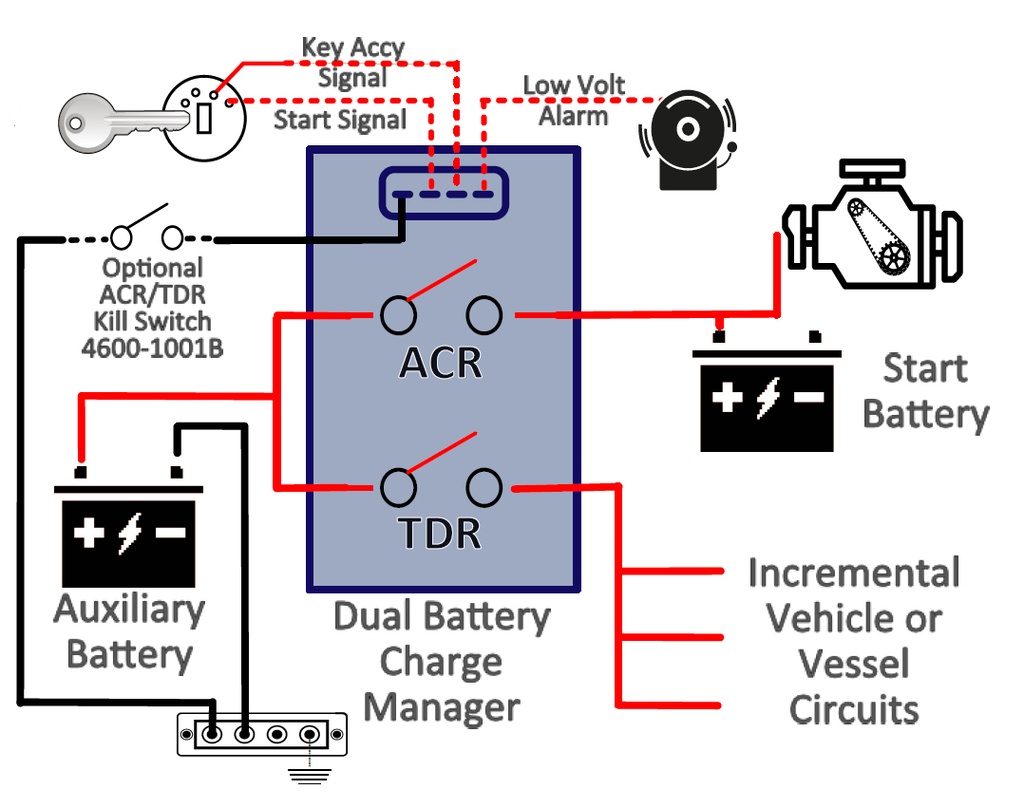

    Tämä akkurele yhdistää startti ja hupiakun yhteen moottorin käydessä ja huolehtii molempien akkujen latautumisesta yhtäaikaa. Tällä tavoin se toimii kuten tavallinen akkurele. Erona on kolmas ylimääräinen lähtö hupiakkupiirille, jonka taakse voidaan suoraan kytkeä hupipuolen sulakerasia tai reitittää johdin siitä hupipuolelle. Tämä  lähtön on suojattu ohjelmoitavalla ylipurkautumisen estolla, joten koskaan et pääse purkamaan akkua liikaa. Tämä ominaisuus tekee tästä akkureleestä erityisen.

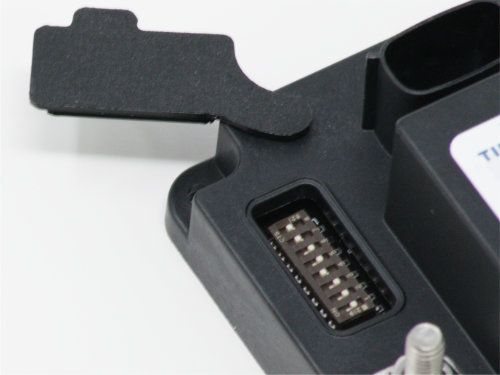

    Yläpuoliset DIP-kytkimet

    Asennuksen jälkeen saavutettavissa, ajastuksen ohjelmointiin ja aktiivisten toimintojen määrittämiseen. Suojattu itsesäilyttävällä kannella.

    Ruostumattomasta teräksestä itsekiinnittyvät kiinnikkeet

    100 % raudattomat korroosionkestävät materiaalit. Kaikki kiinnitysruuvit ja mutterit ovat itsekiinnittyviä.

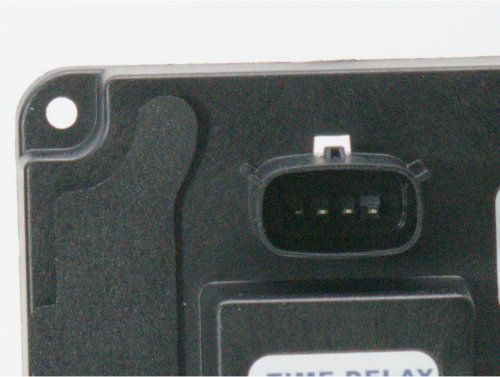

    Integroidut I/O-liittimet

    Nopea ja 100 % oikea kokoonpano Molex MX-150 -liittimen avulla eliminoi huonot kenttäliitännät.

    LED-sulake diagnostiikka

    Yhdistävä pistoke, jossa on 60 cm maadoitus- ja sytytyslanka mukana. Saatavilla myös valinnaisia johtosarjoja lisälähdöillä ja vaihtoehtoisilla johdon pituuksilla.

    Helppo integraatio CT-sarjan sulakeblokkien kanssa

    Valinnaiset EasyLink-kiskot tarjoavat tilaa ja kustannuksia säästävän tavan yhdistää TDR CT-sarjan sulakeblokkien kanssa.

    Helppo integraatio RT-sarjan sulakeblokkien kanssa

    Valinnaiset EasyLink-kiskot tarjoavat tilaa ja kustannuksia säästävän tavan yhdistää TDR RT-sarjan sulakeblokkien kanssa.

    LED-diagnoosit

    Tarjoaa ilmoituksen releen sammumisesta alijännitteen/ylijännitteen tai ulkoisen sammutuslaukaisun vuoksi. Näyttää myös lähtötilan päällä/pois. LED-lähtö tarjoaa etätilatiedon.

    Pääasialliset tekniset tiedot

    • Maksimivirta - Jatkuva: 160 ampeeria DC Jaksottainen: 240 ampeeria DC (5 minuuttia)
    • Virrankulutus pois päältä 1,5 mA (alle 1 ampeeritunti kuukaudessa valmiustilassa)
    • Käyttöominaisuudet Jännite: 12 Vdc nimellinen (8 - 18 Vdc) Lämpötila: -40 - 55 °C
    • Tuotetakuu 4 vuotta valmistuspäivästä

    Ajastusvaihtoehdot

    5 sekuntia - 16 tuntia DIP-kytkimillä

    Ympäristönsuojausstandardit

    Vesitiivis IP66. IP6K9K Sytytyssuojattu ISO 8846 mukaan

    Lisäominaisuudet

    Tulostudion jännitetunnistin releen sammutukseen Alijännite- ja ylijännitetyökuorman suojaus

    Sovellusesimerkki


    Koko ajoneuvon kytkentä ja piirien suojaus

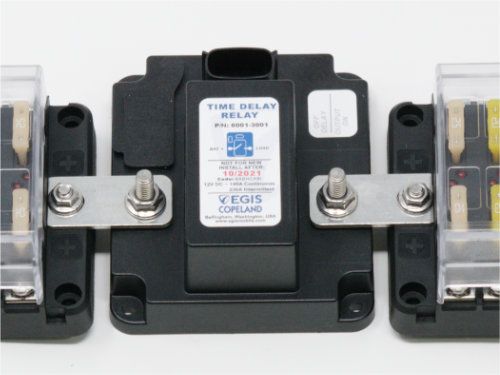

    Korkea-ampeerisen TH-sarjan aikareleen (TDR) yhdistäminen 5015-sulakeblokiin, joka on kiinnitetty TDR

    tulostudiin (vasemmalla), tarjoaa 24 tunnin / jatkuvan virran piirit; kun taas toinen 5015-sulakeblokki (oikealla) on kiinnitetty TDRlähtöstudin, tarjoten kytketyt piirit asennukseen. TDR voi toimia sekä etäohjattuna kytkimenä että itsenäisesti määritetyn ajan jälkeen laukaisuhetkestä tai matalan tulovirtatason vuoksi. Sulakeblokit esitetty ilman mukana tulevia kansia.


    Asennusesimerkki

    12-asentoinen RT-sulakeblokki, RT-maadoitusblokki ja TH-sarjan aikarele (TDR)

    Hyvin asennettu virtajakeluratkaisu ja puhdas maadoituspalautus. Ajoneuvon virta on yhdistetty TDR-aikareleeseen (yläoikea), ja jaettu sitten 12-asentoiseen RT-sulakeblokkiin (vasen). RT-maadoitusblokki (alaoikea) oli erillään sulakeblokista, jossa se alun perin oli yhdessä, ja siirrettiin kätevämpään paikkaan tehokasta johdon reititystä varten. Näkyvissä myös valinnaiset kansitarrat hätäajoneuvon tarrasarjasta.

     Datalehti
